Khái niệm: M5Stack là một nền tảng phần cứng mã nguồn mở, được thiết kế theo dạng module xếp chồng (stackable).
Kiến trúc cốt lõi: Nền tảng này sử dụng chủ yếu các vi điều khiển thuộc họ ESP32 (ESP32, ESP32-S3, ESP32-C3, ESP32-PICO) của Espressif Systems, tích hợp sẵn kết nối không dây (Wi-Fi và Bluetooth).
Đặc điểm thiết kế: Thay vì cung cấp bảng mạch trần (bare board) như Arduino hay Raspberry Pi, phần lớn các thiết bị M5Stack được bọc trong vỏ nhựa công nghiệp. Các linh kiện ngoại vi như màn hình, pin, IC quản lý nguồn (PMU) và các giao tiếp được tích hợp sẵn trên bo mạch trung tâm.
Chuẩn kết nối ngoại vi: Sử dụng hệ thống cổng kết nối HY2.0-4P (tương thích chuẩn Grove), chia làm các cổng A (I2C), B (I/O, DAC/ADC), và C (UART).
M5Stack Basic / Gray / Fire: Các thế hệ đầu tiên sử dụng chip ESP32 cơ bản, có màn hình TFT LCD 2.0 inch, 3 nút bấm vật lý, loa và khe cắm thẻ nhớ TF. Dòng Gray bổ sung cảm biến IMU (MPU6886), trong khi Fire có thêm PSRAM và đế sạc từ tính.
M5Core2: Bản nâng cấp sử dụng chip ESP32-D0WDQ6-V3. Loại bỏ nút bấm vật lý để thay bằng màn hình cảm ứng điện dung. Bổ sung IC quản lý năng lượng AXP192, chip âm thanh I2S (NS4168), động cơ rung và mạch thời gian thực (RTC) BM8563.
M5CoreS3: Thế hệ mới nhất dùng vi điều khiển ESP32-S3 (hỗ trợ tập lệnh AI/Vector). Tích hợp camera GC0308, cảm biến khoảng cách LTR-553, micro kép (AW88298), và hỗ trợ cấp nguồn qua USB OTG/Host.
M5StickC / M5StickC Plus: Sử dụng ESP32-PICO-D4. Tích hợp màn hình LCD siêu nhỏ (0.96 inch hoặc 1.14 inch), pin LiPo dung lượng thấp (khoảng 80-120 mAh), đèn LED hồng ngoại (IR), microphone và cảm biến IMU 6 trục. Thích hợp cho thiết bị đeo (wearables) hoặc bộ điều khiển từ xa cầm tay.
Thiết kế dưới dạng module tem thư (stamp), không có vỏ nhựa. Dành cho việc hàn trực tiếp (SMD) hoặc cắm vào các bo mạch PCB tùy chỉnh (custom PCB) trong giai đoạn sản xuất hàng loạt. Các phiên bản phổ biến bao gồm Stamp Pico, Stamp C3U và Stamp S3.
Sử dụng màn hình E-ink 4.7 inch, hỗ trợ cảm ứng đa điểm, chuyên dụng cho các ứng dụng hiển thị tiết kiệm năng lượng, đọc dữ liệu công nghiệp hoặc làm bảng thông tin IoT.
Các mạch được thiết kế cùng kích thước 54x54mm với dòng Core. Chúng kết nối với bo mạch chủ thông qua thanh bus M-BUS (header 2×15 chân).
Ví dụ: Module COM.LTE (giao tiếp mạng 4G), Module LoRa (truyền dẫn sóng vô tuyến xa), Module Lipo (mở rộng dung lượng pin), Module StepMotor (điều khiển động cơ bước cho máy in 3D/CNC).
Đóng vai trò là đế nền chứa các tính năng cụ thể hoặc chuẩn giao tiếp vật lý.

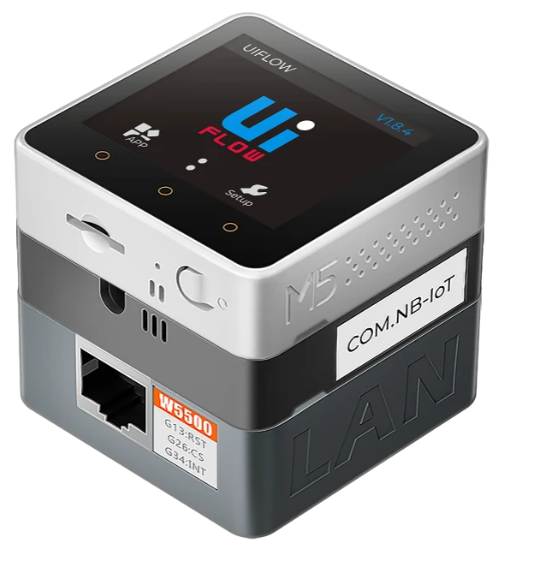

Ví dụ: PLC Base (chuyển đổi tín hiệu cho môi trường công nghiệp RS485/RS232), LAN Base (bổ sung cổng Ethernet W5500), Base15 (đế mở rộng pin và cổng Grove).
Các module chức năng nhỏ, kết nối với Core thông qua cáp Grove (HY2.0-4P).
Cấu trúc thư viện hiện tại có hơn 100 Units khác nhau, bao gồm: Cảm biến môi trường (ENV III – SHT30/QMP6988), Cảm biến TOF, Relay, Cảm biến vân tay, Đầu đọc RFID, và Module GPS.
Nền tảng lập trình kéo thả (Visual Node/Blockly) độc quyền của M5Stack, chạy trực tiếp trên trình duyệt web.
Mã kéo thả sẽ tự động chuyển đổi thành mã MicroPython. Phù hợp cho việc tạo mẫu nhanh (rapid prototyping) hoặc giáo dục. Hỗ trợ cập nhật chương trình không dây (OTA).
M5Stack cung cấp bộ thư viện chính thức (M5Core2.h, M5Unified.h) cho Arduino IDE.
M5Unified là thư viện kiến trúc mới giúp viết một mã nguồn nhưng có thể biên dịch và chạy trên nhiều thiết bị trung tâm khác nhau (Core, Stick, Atom) mà không cần khai báo lại phần cứng.
Hỗ trợ nạp firmware MicroPython nguyên bản cho các nhà phát triển Python.
Đối với các ứng dụng công nghiệp yêu cầu tối ưu hóa bộ nhớ và đa luồng (FreeRTOS), nhà phát triển có thể lập trình trực tiếp thông qua ESP-IDF (Espressif IoT Development Framework).
Ưu điểm: Giảm thiểu thời gian hàn mạch và thiết kế vỏ hộp. Độ ổn định vật lý cao hơn so với việc sử dụng breadboard và dây cắm jump. Hệ thống tài liệu (docs) và API được duy trì cập nhật thường xuyên.
Hạn chế: Giá thành cao hơn so với việc mua linh kiện rời. Khả năng mở rộng I/O bị giới hạn bởi số lượng chân trên M-BUS. Trong các môi trường rung lắc mạnh, thiết kế xếp chồng không sử dụng ốc cố định (ở một số dòng cũ) có thể gây gián đoạn kết nối bus.
Phân khúc ứng dụng chính: Tự động hóa nhà xưởng cỡ nhỏ (SME), hệ thống giám sát môi trường IoT, chế tạo bộ điều khiển trung tâm (HMI) cho máy móc, và làm công cụ đào tạo kỹ thuật nhúng.
