NGUỒN ADAPTER (EXTERNAL POWER SUPPLY)
1. Nguồn Adapter là gì? Khái niệm và Đặc điểm nhận diện

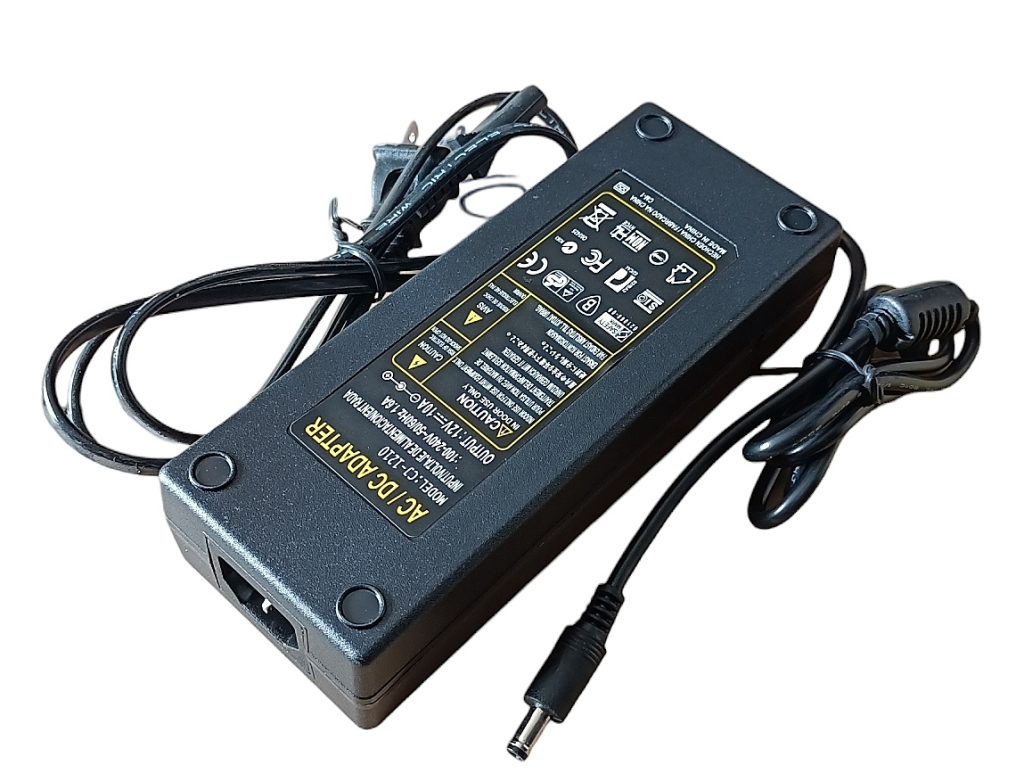

“Nguồn Adapter” (hay còn gọi là Cục sạc, Bộ nguồn cắm ngoài – External Power Supply) là một thiết bị chuyển đổi điện áp độc lập, được đóng gói hoàn toàn kín trong một lớp vỏ nhựa cách điện. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều (AC) từ lưới điện (thường là 100V – 240V) thành dòng điện một chiều (DC) với mức điện áp thấp hơn (5V, 9V, 12V, 19V, 24V…) để cung cấp năng lượng cho các thiết bị điện tử.
Khác với nguồn tổ ong (được thiết kế để nằm bên trong các tủ điện hoặc khuất tầm nhìn), nguồn Adapter được thiết kế để “phơi bày” ra bên ngoài, tiếp xúc trực tiếp với người sử dụng hàng ngày. Do đó, tiêu chuẩn về an toàn chống giật, chống cháy nổ và tính thẩm mỹ của Adapter được đặt lên hàng đầu.
2. Nguyên lý cấu tạo: “Trái tim” SMPS bên trong lớp vỏ nhựa
Về bản chất vật lý, 99% nguồn Adapter hiện đại ngày nay đều sử dụng công nghệ Nguồn xung (SMPS – Switching Mode Power Supply), hoàn toàn giống với nguyên lý của nguồn tổ ong.
Cấu trúc bên trong một cục Adapter bao gồm các khối cơ bản:
- Mạch lọc EMI & Chỉnh lưu ngõ vào: Nhận điện 220V AC, lọc nhiễu và dùng cầu Diode biến thành điện áp khoảng 300V DC.
- IC Dao động & MOSFET công suất: Băm dòng điện 300V DC thành các xung điện có tần số cực cao (hàng chục đến hàng trăm kHz). Gần đây, công nghệ vật liệu bán dẫn GaN (Gallium Nitride) được áp dụng, giúp linh kiện đóng cắt nhanh hơn, tản nhiệt tốt hơn và thu nhỏ kích thước cục nguồn đi đáng kể.
- Biến áp xung (High-Frequency Transformer): Hạ mức điện áp xung cao tần xuống mức điện áp thấp an toàn.
- Chỉnh lưu ngõ ra & IC Hồi tiếp (Feedback): Chuyển dòng xung thành DC phẳng, đồng thời liên tục giám sát điện áp đầu ra để báo về IC dao động điều chỉnh độ rộng xung (PWM), giữ điện áp luôn ổn định bất chấp nguồn điện lưới trồi sụt.
3. Tại sao nhà sản xuất lại tách rời Nguồn Adapter?
Rất nhiều người thắc mắc: Tại sao không nhét luôn bộ nguồn vào trong laptop, màn hình hay camera cho gọn mà lại phải đẻ ra cục Adapter vướng víu? Dưới đây là các lý do kỹ thuật cốt lõi:
- Bài toán kích thước và Trọng lượng: Tách bộ nguồn ra ngoài giúp thiết bị chính (như màn hình LCD, Laptop, Router) trở nên cực kỳ mỏng nhẹ.
- Tản nhiệt: Nguồn xung sinh ra nhiệt lượng. Việc đưa Adapter ra ngoài giúp thiết bị chính không phải gánh thêm phần nhiệt này, tăng tuổi thọ linh kiện.
- Khử nhiễu điện từ (EMI): Bộ nguồn AC-DC tạo ra nhiễu từ trường rất lớn. Việc đặt nó cách xa các bo mạch âm thanh, mạch xử lý tín hiệu số tinh vi (như trên Amply, DAC, Laptop) giúp tín hiệu trở nên sạch và chính xác hơn.
- Chứng nhận an toàn quốc tế: Các thiết bị cắm trực tiếp điện 220V phải trải qua các bài kiểm tra an toàn khắt khe (UL, CE, FCC) rất tốn kém và mất thời gian. Tách riêng bộ nguồn giúp nhà sản xuất thiết bị dễ dàng mua các Adapter đã đạt chuẩn sẵn, rút ngắn thời gian tung sản phẩm ra thị trường.
- Dễ dàng thay thế: Khi xảy ra sự cố do sét đánh hay chập điện lưới, cục Adapter thường hy sinh trước, bảo vệ thiết bị chính đắt tiền bên trong. Việc mua một cục Adapter mới thay thế dễ dàng và rẻ hơn nhiều so với việc bung máy ra sửa chữa.
4. Các thương hiệu Nguồn Adapter phổ biến tại Việt Nam
Thị trường Việt Nam đa dạng với nhiều phân khúc, phục vụ từ thiết bị tiêu dùng cá nhân đến thiết bị công nghiệp:
- Phân khúc OEM (Cấp kèm theo Laptop, Màn hình, Thiết bị mạng):
- Delta Electronics & LiteOn (Đài Loan): Hai gã khổng lồ chuyên gia công Adapter cho Dell, HP, Asus, Lenovo. Chất lượng linh kiện cực tốt, dòng điện đầu ra cực phẳng, độ bền tính bằng hàng chục năm.
- Chicony, AcBel, Huntkey: Các thương hiệu cũng rất phổ biến, thường đi kèm các thiết bị mạng (Router, Modem) hoặc máy tính tầm trung.
- Phân khúc Công nghiệp & Y tế (Độ tin cậy cao):
- Mean Well (Đài Loan): Không chỉ thống trị mảng tổ ong, Mean Well có các dòng Adapter (series GST, SGA) đạt chuẩn y tế (Medical Grade), chống nhiễu tuyệt đối, dùng cho máy siêu âm, thiết bị CNC nhỏ.
- Phân khúc Dân dụng & Phụ kiện rời (Củ sạc USB/Type-C):
- Anker, Ugreen, Baseus: Tiên phong trong công nghệ nguồn Adapter GaN, hỗ trợ các chuẩn sạc nhanh (PD, QC) với công suất lớn (65W – 140W) kích thước cực nhỏ.
- Phân khúc Giá rẻ (Thị trường thứ cấp & Hàng thay thế):
- DVE, các loại nguồn “No-name” Trung Quốc: Dùng phổ biến để cấp nguồn cho Camera giám sát (CCTV), đèn LED dây. Giá rất rẻ nhưng thường bị cắt giảm mạch lọc nhiễu, tuổi thọ dây điện ngắn.
5. So sánh Nguồn Adapter và Nguồn Tổ Ong (Các vấn đề liên đới)
Mặc dù cùng nguyên lý SMPS, cấu trúc vật lý khiến chúng có những khác biệt rõ rệt khi ứng dụng thực tế. Nếu chọn sai, kỹ sư có thể phải trả giá bằng việc hỏng hóc toàn bộ hệ thống:
| Tiêu chí | Nguồn Adapter | Nguồn Tổ Ong |
| Vỏ bảo vệ | Vỏ nhựa kín, cách điện an toàn (Class II). Dành cho người dùng cuối. | Vỏ kim loại đục lỗ, các tiếp điểm 220V phơi bày. Yêu cầu thợ kỹ thuật lắp trong tủ điện. |
| Tản nhiệt | Tản nhiệt thụ động qua lớp vỏ nhựa. Không thể làm công suất quá lớn (thường dưới 330W). | Tản nhiệt qua vỏ nhôm có lỗ và quạt gió. Dễ dàng đạt công suất khủng (trên 1000W). |
| Chuẩn chống nước | Thường kín bụi, có thể chịu được độ ẩm cao hoặc văng nước nhẹ. | Chuẩn IP20, cực kỳ sợ nước và bụi kim loại. Dễ nổ nếu môi trường ẩm thấp. |
| Bảo vệ chống giật | Không cần dây tiếp địa (chân cắm 2 chấu) do cách ly vỏ nhựa. | Bắt buộc phải có dây tiếp địa nối vỏ để chống rò điện. |
| Chi phí / Công suất | Chi phí sản xuất cao hơn trên cùng một mức công suất. | Rẻ hơn rất nhiều khi cần công suất lớn (cấp điện cho hàng trăm LED). |
6. Các lỗi thường gặp và Vấn đề cần lưu ý khi sử dụng Adapter
- Đứt ngầm dây DC ngõ ra: Đây là lỗi phổ biến nhất. Dây bị gập, cuộn quá chặt lâu ngày dẫn đến đứt ngầm lõi đồng, gây chập chờn tín hiệu.
- Lão hóa tụ điện lọc nhiễu: Khi Adapter dùng quá lâu (đặc biệt là hàng nhái giá rẻ), tụ điện bên trong bị phồng. Adapter vẫn ra điện, nhưng dòng điện bị “gợn sóng” (Ripple Noise) rất cao. Hậu quả là màn hình LCD bị sọc, Laptop bị giật chuột (loạn cảm ứng touchpad), Camera bị nhiễu hột.
- Quy tắc thay thế Adapter (Quan trọng): Khi cục nguồn cũ bị hỏng, bắt buộc phải mua cục mới có Điện áp (Voltage) bằng đúng 100% cục cũ. Dòng điện (Ampe) có thể bằng hoặc lớn hơn cục cũ đều được (tuyệt đối không mua dòng điện nhỏ hơn vì sẽ gây quá tải và cháy nguồn mới). Cuối cùng, phải đảm bảo Jack cắm đúng kích thước và đúng cực (thường là Dương ở trong lõi, Âm ở ngoài vỏ).
