NGUỒN TỔ ONG (SWITCHING MODE POWER SUPPLY)
1. Nguồn tổ ong là gì? Khái niệm và Tên gọi

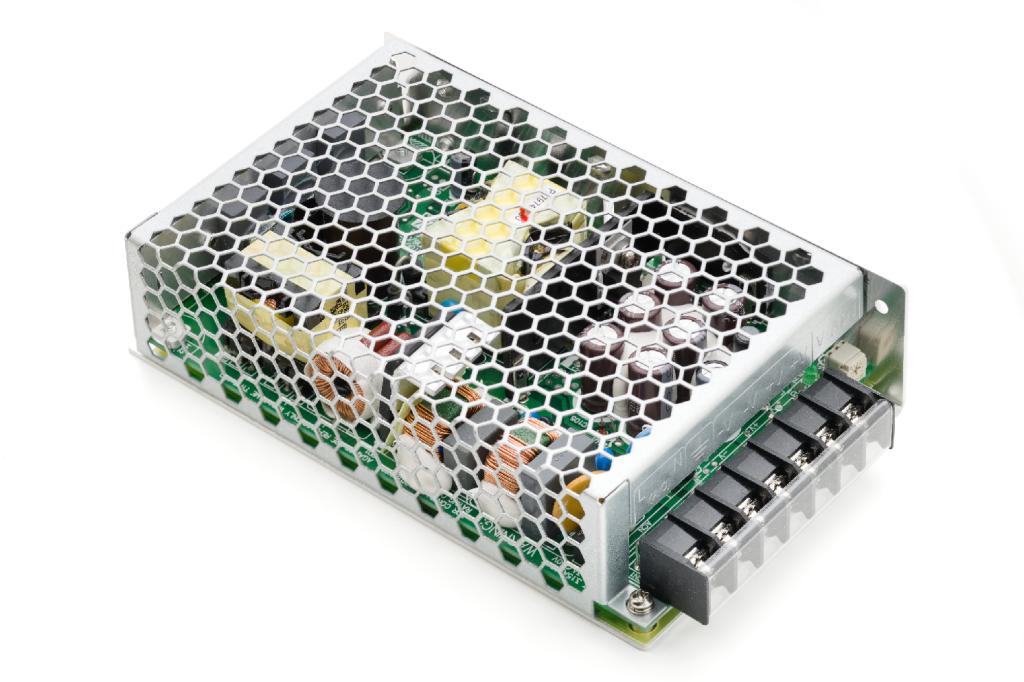

“Nguồn tổ ong” là thuật ngữ dân dã và phổ biến tại thị trường Việt Nam dùng để chỉ Nguồn xung (Switching Mode Power Supply – SMPS) được bọc trong một lớp vỏ kim loại có đục rất nhiều lỗ nhỏ lục giác hoặc tròn xếp sát nhau.
Thiết kế vỏ lỗ rỗng này không phải để trang trí mà nhằm mục đích tản nhiệt thụ động (Passive Cooling), giúp không khí đối lưu dễ dàng, làm mát các linh kiện công suất lớn bên trong mà không phải lúc nào cũng cần đến quạt tản nhiệt. Bản chất của nguồn tổ ong là một thiết bị biến đổi điện áp xoay chiều (AC) từ lưới điện quốc gia thành điện áp một chiều (DC) để cung cấp cho các thiết bị điện tử.
2. Lịch sử hình thành và Bước ngoặt công nghệ
Trước khi nguồn xung ra đời, thế giới chủ yếu sử dụng Nguồn tuyến tính (Linear Power Supply). Nguồn tuyến tính sử dụng các biến áp lõi thép silic khổng lồ để hạ áp tần số thấp (50Hz/60Hz). Nhược điểm chí mạng của nó là hiệu suất rất thấp (chỉ khoảng 30-40%), phần năng lượng thừa bị biến thành nhiệt, dẫn đến thiết bị cực kỳ to, nặng và nóng.
Vào những năm 1970, với sự phát triển của công nghệ bán dẫn (đặc biệt là Transistor và MOSFET công suất), công nghệ SMPS (Nguồn xung) bắt đầu bùng nổ.
- Năm 1977, Rod Holt (Kỹ sư trưởng của Apple) đã thiết kế một bộ nguồn xung nhỏ gọn, không cần quạt tản nhiệt cho máy tính Apple II. Đây được xem là cột mốc đưa nguồn xung vào các thiết bị thương mại đại chúng.
- Theo thời gian, thiết kế SMPS được tiêu chuẩn hóa cho các ứng dụng công nghiệp. Lớp vỏ kim loại đục lỗ (tổ ong) trở thành chuẩn mực thiết kế toàn cầu cho các bộ nguồn công nghiệp, đèn LED và tự động hóa nhờ khả năng tản nhiệt tối ưu và chi phí sản xuất vỏ cực kỳ rẻ.
3. Nguyên lý cấu tạo và Sơ đồ khối hoạt động
Nguồn tổ ong là sự kết tinh của nhiều linh kiện điện tử tinh vi. Thay vì hạ áp trực tiếp, nó sử dụng nguyên lý “băm xung” ở tần số rất cao (từ 20kHz đến 100kHz hoặc cao hơn).
Cấu tạo và quy trình biến đổi năng lượng bên trong diễn ra qua 4 giai đoạn chính:
- Giai đoạn 1: Mạch Lọc nhiễu EMI và Chỉnh lưu ngõ vào (Input Rectifier & Filter)
- Điện lưới AC (220V/50Hz) đi vào qua chân L (Pha) và N (Trung tính). Dòng điện trước tiên đi qua cuộn cảm và tụ điện (Tụ X, Tụ Y) để triệt tiêu nhiễu cao tần từ lưới điện (EMI Filter).
- Tiếp theo, dòng xoay chiều đi qua Cầu Diode để chỉnh lưu thành điện áp một chiều (DC) khoảng 300V – 310V. Điện áp này được san phẳng bởi tụ lọc nguồn chính (tụ hóa kích thước lớn nhất trên mạch).
- Giai đoạn 2: Băm xung cao tần (High-Frequency Switching)
- Đây là “trái tim” của nguồn tổ ong. Điện áp 310V DC được cấp cho một hoặc nhiều linh kiện bán dẫn công suất (thường là MOSFET hoặc BJT).
- Một IC dao động (ví dụ: TL494, UC3842) sẽ điều khiển các MOSFET này đóng/cắt liên tục với tốc độ hàng chục nghìn lần mỗi giây. Việc này biến dòng điện DC thành dòng điện xoay chiều (AC) có tần số cực cao.
- Giai đoạn 3: Hạ áp qua Biến áp xung (High-Frequency Transformer)
- Dòng AC tần số cao được đưa vào cuộn sơ cấp của Biến áp xung. Vì tần số càng cao thì kích thước biến áp cần thiết càng nhỏ, nên biến áp lõi Ferrite trong nguồn tổ ong nhỏ hơn hàng chục lần so với biến áp sắt từ 50Hz truyền thống nhưng vẫn truyền tải được công suất tương đương.
- Biến áp sẽ hạ mức điện áp từ 310V xuống các mức điện áp thấp hơn mong muốn (ví dụ 12V hoặc 24V).
- Giai đoạn 4: Chỉnh lưu ngõ ra và Hồi tiếp (Output Rectification & Feedback)
- Dòng AC điện áp thấp ở cuộn thứ cấp tiếp tục đi qua các Diode xung (thường là Diode Schottky vì chúng đóng cắt nhanh) để chuyển lại thành DC.
- Dòng DC này được lọc sạch lần cuối bằng cuộn cảm và các tụ điện ngõ ra.
- Mạch hồi tiếp (Feedback): Một phần điện áp đầu ra được trích mẫu (qua IC so quang Optocoupler và IC TL431) gửi về IC dao động ở Giai đoạn 2. Nếu điện áp ra bị sụt (do cắm nhiều tải), IC dao động sẽ tăng độ rộng xung (PWM) để bù áp; ngược lại, nếu áp cao, nó sẽ thu hẹp xung lại. Nhờ đó, điện áp ngõ ra luôn ổn định tuyệt đối bất chấp dòng điện ngõ vào dao động.
4. Các chân đấu nối tiêu chuẩn
Bất kỳ bộ nguồn tổ ong nào cũng có một dải cầu đấu dây (Terminal Block) với các ký hiệu quy chuẩn quốc tế:
- L (Line) & N (Neutral): Đầu vào điện lưới xoay chiều 220V AC.
- G hoặc Ký hiệu 3 vạch ngang (Ground/Earth): Dây tiếp địa, nối vào vỏ kim loại để chống giật và chống nhiễu.
- -V hoặc COM (Common): Cực Âm ngõ ra DC (0V).
- +V: Cực Dương ngõ ra DC (ví dụ +12V, +24V).
- V-ADJ (Voltage Adjust): Một chiết áp (biến trở) nhỏ dùng tua-vít để vi chỉnh điện áp đầu ra (thường dao động ±10%). Ví dụ, nếu đoạn dây dẫn ra thiết bị quá dài làm sụt áp, kỹ sư sẽ vặn V-ADJ để nâng điện áp từ 12V lên 13.5V để bù trừ.
5. Chức năng và Ứng dụng thực tế
Với ưu điểm nhỏ gọn, hiệu suất cao (thường >80%), giá thành rẻ và công suất lớn (từ 10W đến trên 1000W), nguồn tổ ong là xương sống của nhiều ngành công nghiệp:
- Ngành quảng cáo và chiếu sáng: Cấp nguồn cho hàng nghìn module LED ma trận, LED dây hắt trần, bảng hiệu quảng cáo ngoài trời. (Thường dùng nguồn 5V và 12V).
- Hệ thống An ninh (CCTV): Cung cấp điện tập trung cho toàn bộ hệ thống camera giám sát thay vì dùng từng cục nguồn Adapter nhỏ lẻ.
- Tự động hóa & CNC/In 3D: Cấp điện ổn định 24V hoặc 48V cho các bo mạch điều khiển công nghiệp (PLC), động cơ bước (Stepper Motor), động cơ Servo và cảm biến tiệm cận.
- Viễn thông & Âm thanh: Ứng dụng trong các tủ rack cấp nguồn cho Switch, Router, hoặc độ chế amply âm thanh (dù nguồn xung thường gây nhiễu nếu bộ lọc EMI không tốt).
6. Các thương hiệu nguồn tổ ong phổ biến tại Việt Nam
Thị trường Việt Nam chia phân khúc nguồn tổ ong rất rõ rệt dựa trên độ tin cậy và ngân sách dự án:
- Phân khúc Cao cấp (Dành cho tự động hóa, dự án nhà nước, y tế):
- Mean Well (Đài Loan): Đây là “tiêu chuẩn vàng” tại Việt Nam. Mean Well có độ bền cực cao, bảo vệ ngắn mạch/quá nhiệt hoàn hảo, chuẩn công suất thực. Các dòng phổ biến: LRS, NES, RSP.
- Omron (Nhật Bản): Phổ biến trong các tủ điện điều khiển PLC công nghiệp.
- Delta Electronics (Đài Loan): Đối thủ cạnh tranh trực tiếp với Mean Well trong mảng công nghiệp.
- Phân khúc Tầm trung (Dành cho quảng cáo, CCTV, công trình thương mại):
- Jinbo, G-Energy (Trung Quốc): Có tiếng trong mảng nguồn cấp cho LED quảng cáo, giá rẻ hơn Mean Well khoảng 40% nhưng hiệu suất làm việc tương đối ổn định.
- Huntkey: Phổ biến trong mảng cấp nguồn CCTV tập trung.
- Phân khúc Giá rẻ (Hàng bãi, OEM, No-name):
- Đây là các bộ nguồn không thương hiệu, giá cực rẻ bán tràn lan trên các sàn thương mại điện tử. Đặc điểm là linh kiện bên trong bị cắt xén tối đa (bỏ qua cuộn lọc EMI, dùng linh kiện cũ), dẫn đến công suất thực tế chỉ đạt 40-50% công suất ghi trên vỏ hộp, tuổi thọ ngắn và độ an toàn thấp.
7. Các vấn đề kỹ thuật và Lưu ý an toàn khi sử dụng
Là người làm kỹ thuật, để sử dụng nguồn tổ ong an toàn và bền bỉ, cần phải kiểm soát chặt chẽ các yếu tố sau:
- Quy tắc Derating (Hệ số an toàn công suất): Tuyệt đối không bao giờ cho nguồn tổ ong chạy ở mức 100% công suất ghi trên nhãn. Lời khuyên của các kỹ sư là áp dụng quy tắc 70%. (Ví dụ: Nguồn 12V – 30A tức là công suất tối đa 360W. Chỉ nên dùng để kéo tải thực tế khoảng 250W đổ lại. Điều này giúp linh kiện không bị quá nhiệt và kéo dài tuổi thọ).
- Vấn đề Tản nhiệt: Các nguồn công suất nhỏ (<150W) thường làm mát thụ động qua lớp vỏ tổ ong. Các nguồn từ 200W trở lên sẽ tích hợp quạt tản nhiệt. Quạt này thường có cảm biến nhiệt (chỉ quay khi nóng) hoặc quay liên tục. Cần đặt nguồn ở nơi thoáng mát, không nhét kín trong hộp nhựa nhỏ. Bụi bẩn bám vào quạt lâu ngày làm kẹt quạt là nguyên nhân số 1 gây nổ nguồn.
- Vấn đề Chống nước và Bụi (Chỉ số IP): Đa số nguồn tổ ong tiêu chuẩn có chuẩn chống nước/bụi là IP20. Tức là chúng hoàn toàn “sợ” nước và môi trường có độ ẩm cao. Nếu dùng ngoài trời, bắt buộc phải bỏ nguồn vào tủ điện kín có roăng cao su, hoặc phải mua loại “Nguồn đúc chống nước” (Waterproof LED Power Supply – đạt IP67) thay vì nguồn vỏ tổ ong.
- Nguy cơ Rò điện và Giật điện: Lớp vỏ kim loại của nguồn tổ ong rất dễ bị nhiễm điện nhẹ (hiện tượng rò rỉ qua dòng rò của tụ Y trong mạch lọc). Do đó, bắt buộc phải nối dây tiếp địa (chân G) cho vỏ nguồn. Ngoài ra, thiết kế cầu đấu (Terminal) phơi bày ốc vít ở mặt trước mang rủi ro giật điện cao nếu người dùng (đặc biệt là trẻ em) vô tình chạm vào khu vực điện áp 220V.
- Nhiễu điện từ (EMI/RFI): Nguồn xung băm dòng điện ở tần số rất cao nên sinh ra sóng nhiễu điện từ. Các bộ nguồn rẻ tiền cắt giảm mạch lọc sẽ gây ra hiện tượng sọc màn hình camera, nhiễu tín hiệu mạng hoặc rè âm thanh amply đặt gần đó.
