Khái niệm và Lịch sử: BBC Micro:bit (thường được viết là micro:bit) là một máy tính nhúng mạch đơn (single-board microcontroller) sử dụng kiến trúc ARM, được Tập đoàn Truyền thông Anh quốc (BBC) thiết kế vào năm 2015. Mục tiêu ban đầu là cung cấp miễn phí cho mọi học sinh lớp 7 (11-12 tuổi) tại Anh để phổ cập giáo dục khoa học máy tính và STEM.
Thiết kế phần cứng: Bo mạch có kích thước bỏ túi (43 × 52 mm), thiết kế lộ mạch trần nhưng tối ưu hóa độ an toàn cho môi trường giáo dục. Mặt trước tích hợp sẵn giao diện hiển thị cơ bản và nút bấm vật lý, mặt sau chứa vi điều khiển trung tâm và các module cảm biến.
Vi điều khiển (MCU): Nordic nRF51822, nhân ARM Cortex-M0 32-bit xung nhịp 16 MHz.
Bộ nhớ: 256 KB Flash ROM và 16 KB RAM.
Giao tiếp không dây: Bluetooth Low Energy (BLE) 4.0 và sóng radio 2.4GHz độc quyền.
Giao diện cảm biến tích hợp: Gia tốc kế 3 trục (NXP MMA8652) và từ kế/la bàn số (NXP MAG3110).
Thế hệ thứ hai (Micro:bit V2 – Phát hành 11/2020)
Vi điều khiển (MCU nâng cấp): Nordic nRF52833, nhân ARM Cortex-M4 32-bit (có bộ xử lý dấu phẩy động FPU) xung nhịp 64 MHz.
Bộ nhớ nâng cấp: 512 KB Flash ROM và 128 KB RAM (tăng gấp 4 và 8 lần so với V1, cho phép chạy các mô hình Machine Learning cơ bản).
Nâng cấp cảm biến và giao tiếp: Tích hợp thêm microphone MEMS (có đèn LED báo trạng thái thu âm), loa loa tích hợp (piezo speaker), và logo mặt trước được chuyển thành nút chạm cảm ứng điện dung (capacitive touch).
Nguồn điện: Chip quản lý nguồn linh hoạt hơn, cho phép cấp dòng lên tới 200mA cho các thiết bị ngoại vi (so với 90mA ở V1). Có tính năng tự tắt nguồn khi nhấn giữ nút Reset.

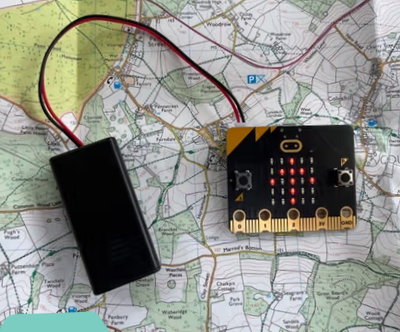

Mặt trước hiển thị: Cả hai phiên bản đều sở hữu ma trận LED 5×5 (gồm 25 bóng LED đỏ) có thể lập trình để hiển thị chữ cái chạy, số, hoặc ảnh pixel động. Tích hợp 2 nút nhấn vật lý (A và B).
Chuẩn kết nối viền (Edge Connector): Thay vì dùng header cắm tiêu chuẩn 2.54mm như Arduino, Micro:bit sử dụng chân tiếp xúc mạ vàng dạng răng cưa (edge connector) ở mép dưới bo mạch.
Phân bổ chân I/O:
Gồm 5 chân cắm vòng lớn (0, 1, 2, 3V, GND) được thiết kế đặc biệt để kết nối nhanh bằng kẹp cá sấu (crocodile clips) hoặc phích cắm bắp chuối, cực kỳ an toàn cho học sinh.
20 chân tiếp xúc nhỏ đan xen dùng để giao tiếp SPI, I2C, UART, PWM và Analog In. Để sử dụng các chân này cho môi trường chuyên nghiệp, bắt buộc phải dùng thêm mạch chuyển đổi (Breakout Board).
Trình biên dịch dựa trên nền tảng web, sử dụng phương pháp lập trình kéo thả khối (Block-based) tương tự Scratch.
Hệ thống có khả năng chuyển đổi trực tiếp theo thời gian thực (real-time toggle) giữa mã kéo thả và mã văn bản (JavaScript hoặc Python). Hỗ trợ trình giả lập (simulator) ngay trên trình duyệt để kiểm tra code trước khi nạp vào mạch cứng.
MicroPython:
Quỹ Micro:bit Foundation duy trì một bộ biên dịch MicroPython nền web độc lập.
Cho phép tương tác trực tiếp với phần cứng ở mức sâu hơn. Đây là ngôn ngữ được khuyến nghị khi chuyển tiếp từ lập trình khối sang lập trình văn bản cho học sinh trung học.
C++ (Mbed OS):
Đối với các ứng dụng kỹ thuật nhúng chuyên sâu, Micro:bit có thể được lập trình bằng C++ thông qua nền tảng ARM Mbed hoặc Arduino IDE. Bộ vi điều khiển Nordic nRF hỗ trợ các trình gỡ lỗi (debugger) chuyên nghiệp qua cổng SWD (Serial Wire Debug).
Thiết kế “All-in-One” xuất sắc: Tích hợp sẵn đủ cảm biến đầu vào (nhiệt độ, ánh sáng qua ma trận LED, gia tốc, âm thanh, từ trường) và đầu ra (LED, loa) để giảng dạy ngay lập tức mà không cần hàn mạch hay mua thêm linh kiện.
Giao tiếp Radio 2.4GHz rất mạnh mẽ trong việc tạo mạng lưới (mesh network) giao tiếp đa mạch (Multi-board communication) trong một lớp học mà không cần cấu hình mạng Wi-Fi phức tạp.
Hạn chế:
Kích thước chân cắm edge connector gây khó khăn lớn cho việc ráp mạch nguyên mẫu trên breadboard nếu không có module mở rộng (Breakout board).
Thiếu kết nối Wi-Fi, khiến mạch khó tích hợp độc lập vào các dự án vạn vật kết nối (IoT) cần đẩy dữ liệu lên đám mây, trừ khi phải giao tiếp qua một thiết bị trung gian khác qua cổng Serial/Bluetooth.
Phân khúc ứng dụng chính: Chủ lực trong mảng giáo dục công nghệ (EdTech), chế tạo xe robot dò lai cơ bản, làm bộ điều khiển từ xa cầm tay và các dự án thiết bị đeo thông minh đo lường chuyển động (wearable pedometers/trackers).
