Thiết kế mạch nguồn cơ bản: Sự khác biệt giữa IC ổn áp tuyến tính (LDO) và Nguồn xung (Buck/Boost Converter)
Mọi vi điều khiển và cảm biến đều cần một mức điện áp tĩnh (thường là 5V hoặc 3.3V) để hoạt động ổn định, trong khi nguồn cấp đầu vào (từ pin, ắc quy hoặc adapter) lại thường cao hơn và hay biến động (ví dụ 12V, 24V). Để biến đổi năng lượng từ đầu vào sang đầu ra, chúng ta có hai trường phái thiết kế cốt lõi: Ổn áp tuyến tính và Nguồn xung.
1. IC ổn áp tuyến tính (Linear Regulator / LDO)

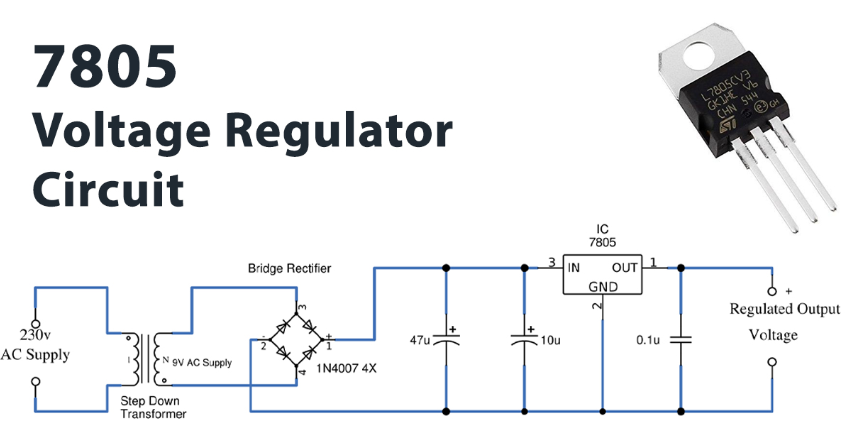

Đại diện huyền thoại của nhóm này là IC LM7805 (hạ áp xuống 5V) hoặc AMS1117-3.3 (hạ áp xuống 3.3V). Khái niệm LDO (Low-Dropout) dùng để chỉ các IC tuyến tính đời mới có khả năng hoạt động ngay cả khi điện áp đầu vào chỉ nhỉnh hơn đầu ra một chút (khoảng 0.2V – 0.5V).
- Cơ chế hoạt động: IC tuyến tính hoạt động về cơ bản giống như một điện trở biến thiên thông minh. Nó liên tục theo dõi điện áp đầu ra và tự động điều chỉnh nội trở của chính nó để “cản” bớt điện áp dư thừa, giữ cho đầu ra luôn cố định.
- Bài toán tản nhiệt (Nhược điểm cốt lõi): Phần điện áp dư thừa bị cản lại không hề biến mất, nó bị đốt cháy hoàn toàn thành Nhiệt năng. Công suất tỏa nhiệt trên IC được tính bằng công thức: P_{D} = (V_{in} – V_{out}) \times I_{load} Ví dụ thực tế: Nếu bạn cấp nguồn 12V vào LM7805 để lấy ra 5V, cấp cho một mạch tiêu thụ dòng 1A. Công suất hao phí sẽ là (12 – 5) \times 1 = 7W. Mức nhiệt 7W này đủ để nung nóng và làm chết IC chỉ trong vài giây nếu không có một khối nhôm tản nhiệt rất to. Trong trường hợp này, hiệu suất của mạch chỉ đạt vỏn vẹn 41%, phần còn lại bị lãng phí hoàn toàn.
- Ưu điểm:
- Cực kỳ rẻ, cấu trúc mạch siêu đơn giản (chỉ cần thêm 2 tụ điện lọc nhiễu ở đầu vào và đầu ra).
- Nguồn điện cực kỳ sạch (Low Ripple/Noise): Không có nhiễu tần số cao, rất lý tưởng để cấp nguồn cho các mạch Analog nhạy cảm, cảm biến âm thanh (Audio) hoặc module viễn thông (RF).
- Cực kỳ rẻ, cấu trúc mạch siêu đơn giản (chỉ cần thêm 2 tụ điện lọc nhiễu ở đầu vào và đầu ra).
2. Nguồn xung (Switching Mode Power Supply – SMPS)
Để giải quyết bài toán lãng phí năng lượng của ổn áp tuyến tính, công nghệ Nguồn xung ra đời. Nổi bật nhất là các module Buck Converter (Mạch hạ áp – ví dụ LM2596, XL4015) và Boost Converter (Mạch tăng áp – ví dụ XL6009).
- Cơ chế hoạt động: Thay vì dùng điện trở để “đốt” áp, nguồn xung sử dụng một khóa bán dẫn (MOSFET) đóng ngắt liên tục với tần số rất cao (từ hàng chục kHz đến hàng MHz).
- Buck (Hạ áp): Băm nhỏ dòng điện đầu vào thành các xung, sau đó nạp vào một Cuộn cảm (Inductor) và Tụ điện (Capacitor). Cuộn cảm có vai trò như một kho chứa từ trường, làm phẳng các xung này thành một dòng điện một chiều có điện áp thấp hơn nhưng dòng điện (Ampe) lại cao hơn đầu vào.
- Boost (Tăng áp): Tận dụng sức điện động cảm ứng từ cuộn cảm khi MOSFET ngắt đột ngột để đẩy điện áp lên mức cao hơn điện áp nguồn. (Điều mà IC tuyến tính không bao giờ làm được).
- Buck (Hạ áp): Băm nhỏ dòng điện đầu vào thành các xung, sau đó nạp vào một Cuộn cảm (Inductor) và Tụ điện (Capacitor). Cuộn cảm có vai trò như một kho chứa từ trường, làm phẳng các xung này thành một dòng điện một chiều có điện áp thấp hơn nhưng dòng điện (Ampe) lại cao hơn đầu vào.
- Ưu điểm:
- Hiệu suất cực cao: Thường đạt từ 85% đến 95%. Khả năng chuyển đổi gần như bảo toàn năng lượng (Hạ áp xuống bao nhiêu lần thì dòng điện đầu ra tăng lên bấy nhiêu lần, trừ đi phần nhỏ suy hao).
- Tỏa nhiệt rất ít, cho phép thu nhỏ kích thước mạch ngay cả khi tải nặng dòng cao (3A – 5A).
- Hiệu suất cực cao: Thường đạt từ 85% đến 95%. Khả năng chuyển đổi gần như bảo toàn năng lượng (Hạ áp xuống bao nhiêu lần thì dòng điện đầu ra tăng lên bấy nhiêu lần, trừ đi phần nhỏ suy hao).
- Nhược điểm:
- Mạch phức tạp, cần tính toán kỹ lưỡng giá trị cuộn cảm, tụ điện và Diode Schottky.
- Nhiễu điện từ (EMI) và Gợn sóng (Ripple): Quá trình đóng ngắt liên tục tạo ra các gai nhiễu điện áp tần số cao. Nếu không được lọc tốt bằng tụ rắn và cuộn cảm xuyến, nhiễu này sẽ làm sai lệch dữ liệu cảm biến hoặc làm màn hình bị nhiễu sọc.
- Mạch phức tạp, cần tính toán kỹ lưỡng giá trị cuộn cảm, tụ điện và Diode Schottky.
3. Bảng so sánh cốt lõi
| Tiêu chí | IC Tuyến tính (LDO/LM7805) | Nguồn xung (Buck/Boost) |
|---|---|---|
| Nguyên lý | Đốt phần áp dư thành nhiệt | Đóng cắt tần số cao qua cuộn cảm |
| Hiệu suất | Thấp (Tùy thuộc chênh lệch áp) | Rất cao (85% – 95%) |
| Tỏa nhiệt | Rất nóng khi áp chênh lệch lớn | Ít tỏa nhiệt, hoạt động mát mẻ |
| Độ nhiễu (Ripple) | Cực thấp (Nguồn sạch phẳng) | Cao (Có gai xung nhiễu) |
| Số linh kiện phụ | Ít (2 Tụ điện) | Nhiều (Cuộn cảm, Tụ, Diode, IC) |
| Chi phí | Rất rẻ | Đắt hơn |
| Khả năng tăng áp | Không thể | Có thể (Boost Converter) |
4. Quy tắc thiết kế lai (Hybrid Design) trong thực tế
Các kỹ sư phần cứng dày dạn kinh nghiệm hiếm khi chỉ dùng một loại nguồn. Trong các hệ thống phức tạp, phương án thiết kế lai thường được ưu tiên:
- Bước 1 (Dùng Nguồn xung): Kéo điện áp từ nguồn cao (ví dụ 12V, 24V) xuống một mức gần sát với điện áp mục tiêu để đảm bảo hiệu suất, chống nóng. (Ví dụ: Dùng Buck Converter hạ từ 24V xuống 3.8V).
- Bước 2 (Dùng LDO): Sử dụng một IC tuyến tính LDO nhỏ gọn để hạ từ 3.8V xuống chính xác 3.3V. Vì chênh lệch áp lúc này chỉ là 0.5V nên LDO không hề bị nóng, mà nó sẽ phát huy khả năng dập tắt hoàn toàn các gai nhiễu từ mạch Buck sinh ra ở Bước 1.
Kết quả: Hệ thống vừa có hiệu suất tản nhiệt tuyệt vời của nguồn xung, vừa sở hữu nguồn điện siêu phẳng và sạch của LDO, giúp các chip MCU hay cảm biến Analog đo lường với độ chính xác tuyệt đối.
