Tóm tắt
Bài viết phân tích và so sánh chi tiết giữa Arduino Uno R3 và Arduino Nano ESP32 dựa trên tài liệu kỹ thuật chính thức từ nhà sản xuất, giúp bạn lựa chọn bo mạch phát triển phù hợp nhất cho dự án của mình.
Nội dung review
1. Tổng quan về hai sản phẩm

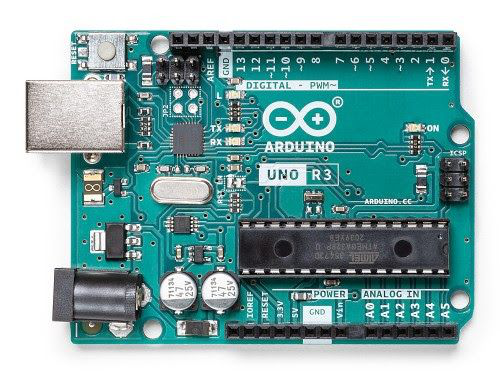

Arduino Uno R3 là sản phẩm mang tính biểu tượng và là bo mạch phát triển phổ biến nhất của gia đình Arduino. Được thiết kế dựa trên vi điều khiển ATmega328P 8-bit, Uno R3 là bệ phóng hoàn hảo cho hàng triệu kỹ sư, học sinh và nhà sáng chế trên toàn thế giới bước vào thế giới lập trình nhúng và điện tử cơ bản.

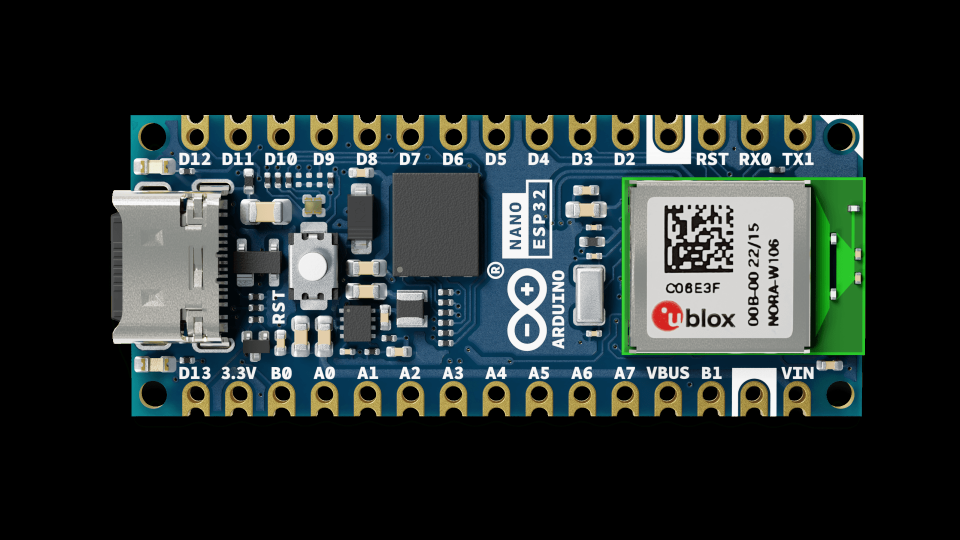

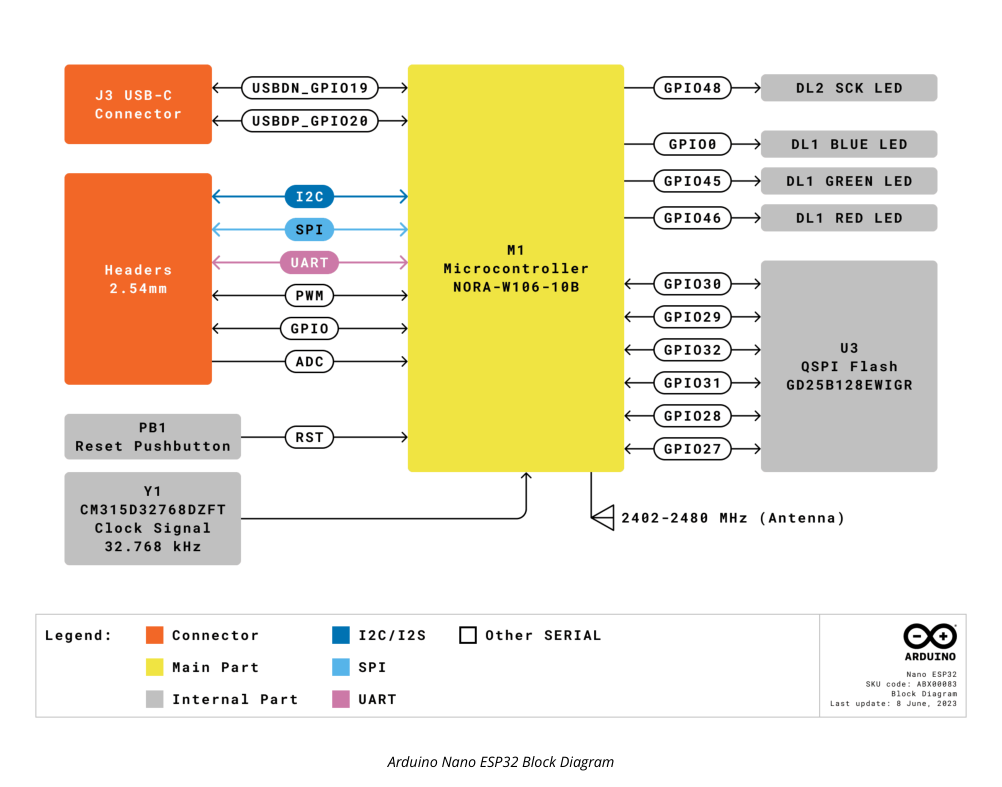

Ngược lại, Arduino Nano ESP32 đại diện cho thế hệ bo mạch hiện đại, là sản phẩm đầu tiên của Arduino dựa trên vi điều khiển ESP32 của Espressif (tích hợp trong module NORA-W106-10B của u-blox®). Với kích thước nhỏ gọn chuẩn Nano, bo mạch này mang lại sức mạnh xử lý vượt trội cùng khả năng kết nối không dây mạnh mẽ, hướng trực tiếp đến các ứng dụng IoT và nhà thông minh.
2. Thông số kỹ thuật chi tiết và so sánh kiến trúc
Bộ xử lý và Hiệu năng: Arduino Uno R3 sử dụng chip ATmega328P chạy ở xung nhịp tối đa 16 MHz (hoặc lên đến 20 MHz theo kiến trúc chip). Đây là kiến trúc AVR 8-bit cổ điển, phù hợp cho các tác vụ điều khiển tuần tự đơn giản. Trong khi đó, Nano ESP32 sở hữu bộ vi xử lý Xtensa Dual-core 32-bit LX7 chạy ở tốc độ lên tới 240 MHz. Sự khác biệt này mang lại cho Nano ESP32 khả năng tính toán nhanh hơn gấp hàng chục lần, hỗ trợ xử lý đa tác vụ và các thuật toán phức tạp.
Bộ nhớ: Uno R3 cực kỳ hạn chế với 32 kB Flash và 2 kB SRAM. Điều này khiến việc triển khai các thư viện lớn trở nên khó khăn. Nano ESP32 giải quyết triệt để vấn đề này với 16 MB (128 Mbit) Flash ngoài, 512 kB SRAM và thêm 8 MB PSRAM tích hợp, cho phép chạy các chương trình phức tạp và lưu trữ lượng dữ liệu lớn.

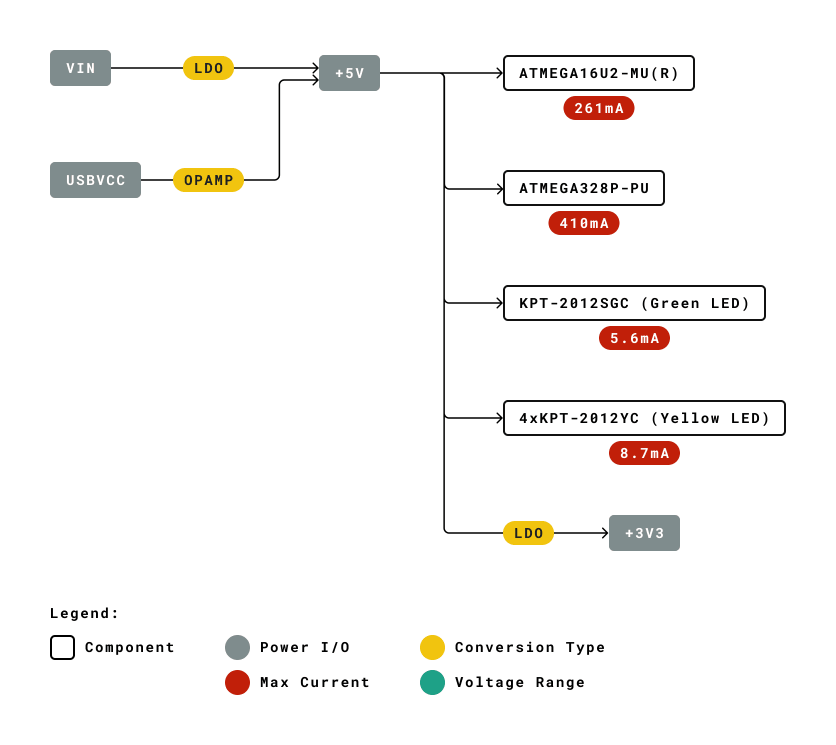

Điện áp hoạt động và Dòng điện: Uno R3 hoạt động ở mức điện áp 5V truyền thống, rất thân thiện với các cảm biến và module đời cũ. Nano ESP32 hoạt động ở mức điện áp 3.3V. Các chân GPIO của Nano ESP32 có thể chịu dòng nguồn (source) lên đến 40 mA và dòng chìm (sink) lên đến 28 mA, nhưng tuyệt đối không được cấp điện áp vượt quá 3.3V vào các chân này để tránh làm hỏng mạch.
3. Các tính năng nổi bật
Arduino Uno R3:
Chip có thể tháo rời: Chip ATmega328P trên bản Uno R3 tiêu chuẩn sử dụng chân cắm DIP, cho phép người dùng dễ dàng thay thế với chi phí cực rẻ nếu vô tình làm cháy chip trong quá trình thử nghiệm.
Bộ nhớ EEPROM: Tích hợp sẵn 1 kB bộ nhớ không bị xóa khi mất điện, rất tiện lợi để lưu trữ các trạng thái cấu hình nhỏ.
Cổng kết nối USB-B: Cổng USB lớn, chắc chắn, giảm thiểu nguy cơ hỏng hóc vật lý khi cắm rút nhiều lần.
Arduino Nano ESP32:
Kết nối không dây toàn diện: Tích hợp Wi-Fi 4 và Bluetooth LE v5.0 với ăng-ten tích hợp trên module NORA-W106-10B, cho phép truyền tải dữ liệu không dây tầm xa lên đến 500 mét.
Hỗ trợ MicroPython: Bên cạnh ngôn ngữ C/C++ truyền thống, Nano ESP32 hỗ trợ hoàn hảo cho MicroPython, giúp việc phát triển ứng dụng trở nên nhanh chóng và hiện đại hơn.
Khả năng gỡ lỗi (Debugging) trực tiếp: Hỗ trợ tính năng debug trực tiếp mà không cần thêm bất kỳ phần cứng gỡ lỗi chuyên dụng nào khác.
Cổng USB-C®: Bo mạch Nano đầu tiên trang bị cổng USB-C® hiện đại, vừa dùng để cấp nguồn vừa dùng để nạp code và giao tiếp nối tiếp.
4. Lưu ý thiết lập và sử dụng thực tế
Với Arduino Uno R3: Việc thiết lập cực kỳ đơn giản. Bạn chỉ cần tải Arduino IDE, kết nối bo mạch với máy tính bằng cáp USB-B và chọn đúng cổng COM cùng loại bo mạch “Arduino Uno” là có thể nạp code ngay lập tức. Bo mạch cũng hoạt động hoàn hảo trên nền tảng trực tuyến Arduino Cloud Editor.

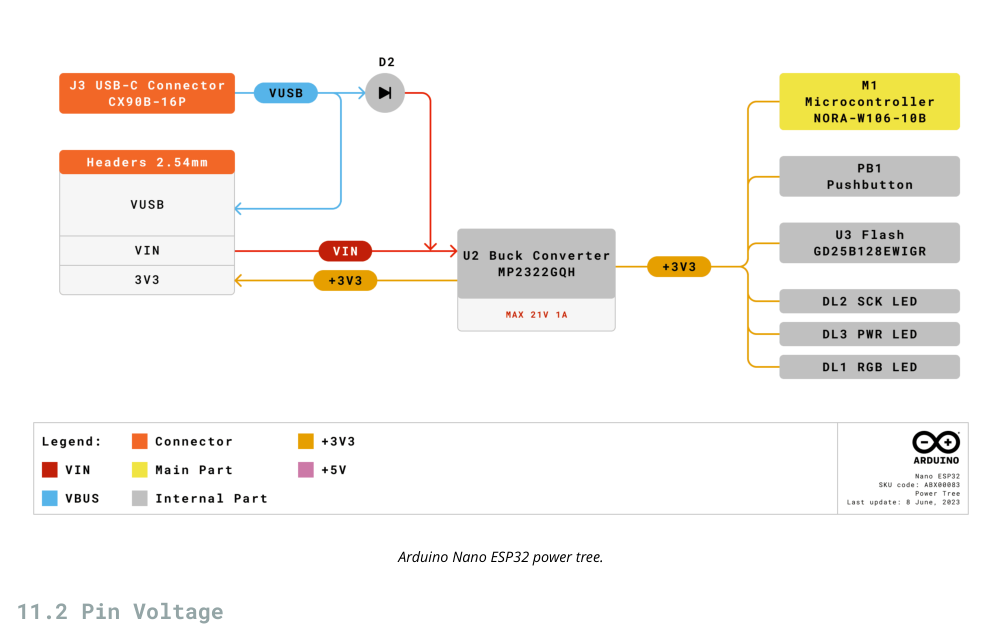

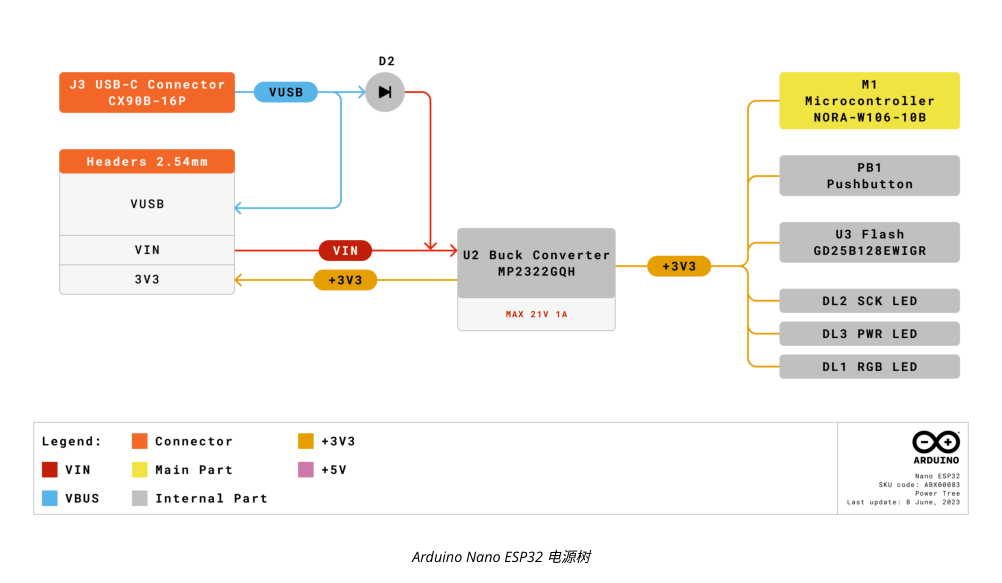

Với Arduino Nano ESP32: Khi sử dụng ngoại vi, hãy lưu ý rằng bo mạch này không có chân ra 5V chuyên dụng (chỉ có chân VBUS cung cấp 5V trực tiếp từ cổng USB khi được cắm cáp). Nếu cấp nguồn qua chân VIN (hỗ trợ dải điện áp rộng từ 6-21 V), chân VBUS sẽ không được kích hoạt. Ngoài ra, trong trường hợp bo mạch bị khóa do lỗi code, bạn có thể khôi phục bằng cách nhấn đúp nút Reset (PB1) ngay sau khi cấp nguồn để vào chế độ bootloader.
5. Ưu điểm và Hạn chế
Arduino Uno R3:
Ưu điểm: Cực kỳ bền bỉ, khả năng chống chịu lỗi tốt; hệ sinh thái thư viện và tài liệu hướng dẫn khổng lồ; linh kiện dễ thay thế.
Hạn chế: Bộ nhớ quá nhỏ; hiệu năng thấp; không có kết nối không dây; kích thước cồng kềnh.
Arduino Nano ESP32:
Ưu điểm: Hiệu năng siêu mạnh mẽ; bộ nhớ cực lớn; tích hợp Wi-Fi/Bluetooth; hỗ trợ MicroPython; kích thước nhỏ gọn chuẩn Nano.
Hạn chế: Không chịu được điện áp 5V trên các chân I/O (dễ hỏng nếu cắm nhầm); không có chân nguồn ra 5V khi cấp nguồn bằng pin qua chân VIN.
6. Khuyến nghị chọn mua
Nên chọn Arduino Uno R3 khi: Bạn là học sinh, sinh viên hoặc người mới bắt đầu tiếp cận lập trình nhúng; bạn cần thực hiện các bài học cơ bản về đọc nút nhấn, điều khiển LED, động cơ bước hoặc các cảm biến chạy điện áp 5V; bạn muốn một bo mạch “nồi đồng cối đá” không sợ cắm nhầm dây.
Nên chọn Arduino Nano ESP32 khi: Bạn đang phát triển các dự án IoT, hệ thống nhà thông minh, thu thập dữ liệu cảm biến và gửi lên đám mây (Arduino Cloud); bạn muốn lập trình bằng ngôn ngữ Python (MicroPython) để tối ưu hóa thời gian viết code; hoặc bạn cần một bo mạch nhỏ gọn nhưng có hiệu năng xử lý mạnh mẽ cho các ứng dụng thực tế.
Bảng so sánh
| Tiêu chí | Giá trị | Ghi chú |
|---|---|---|
| Kiến trúc Vi xử lý | SP1: ATmega328P (8-bit AVR) | SP2: Xtensa LX7 (32-bit Dual-core) | Arduino Nano ESP32 vượt trội hoàn toàn về hiệu năng xử lý. |
| Tốc độ xung nhịp | SP1: 16 MHz | SP2: Lên đến 240 MHz | Arduino Nano ESP32 nhanh hơn gấp 15 lần. |
| Bộ nhớ Flash | SP1: 32 kB | SP2: 16 MB (128 Mbit) | Arduino Nano ESP32 cho phép lưu trữ chương trình cực lớn. |
| Bộ nhớ SRAM | SP1: 2 kB | SP2: 512 kB (+ 8 MB PSRAM) | Arduino Nano ESP32 hỗ trợ xử lý dữ liệu phức tạp tốt hơn. |
| Điện áp hoạt động | SP1: 5 V | SP2: 3.3 V | Arduino Uno R3 an toàn hơn cho người mới bắt đầu; Nano ESP32 nhạy cảm với quá áp. |
| Kết nối không dây | SP1: Không tích hợp | SP2: Wi-Fi 4 & Bluetooth LE v5.0 | Arduino Nano ESP32 là lựa chọn duy nhất cho IoT. |
| Cổng kết nối USB | SP1: USB-B | SP2: USB-C | Arduino Nano ESP32 hiện đại và tiện dụng hơn. |

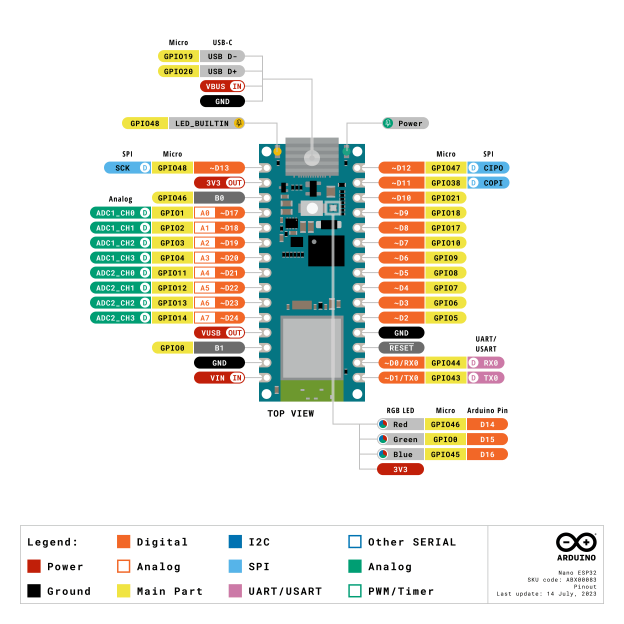

| Số chân Analog | SP1: 6 chân | SP2: 8 chân (hỗ trợ chế độ RTC) | Arduino Nano ESP32 cung cấp nhiều kênh đọc cảm biến hơn. |
| Bộ nhớ EEPROM | SP1: 1 kB tích hợp | SP2: Không có sẵn (sử dụng phân vùng Flash) | Arduino Uno R3 có EEPROM vật lý độc lập. |
| Hỗ trợ MicroPython | SP1: Không hỗ trợ | SP2: Hỗ trợ đầy đủ | Arduino Nano ESP32 mở rộng ngôn ngữ lập trình hiện đại. |
| Giới hạn điện áp VIN | SP1: 6 – 20 V | SP2: 6 – 21 V | Tương đương nhau, Nano ESP32 có dải rộng hơn một chút. |
Hình ảnh từ PDF
Recommendation
Hãy chọn Arduino Uno R3 nếu bạn là người mới bắt đầu học điện tử, cần một bo mạch bền bỉ, chạy điện áp 5V phổ biến, dễ dàng thay thế chip ATmega328P khi bị hỏng và có tài liệu hướng dẫn phong phú nhất. Hãy chọn Arduino Nano ESP32 nếu bạn đang xây dựng các dự án IoT, nhà thông minh, cần kết nối Wi-Fi/Bluetooth, yêu cầu tốc độ xử lý cực cao, bộ nhớ lớn hoặc muốn lập trình bằng ngôn ngữ MicroPython.
